Como funciona uma hélice de passo controlável (CPP)?

Nos modernos sistemas de propulsão marítima, os CPPs tornaram-se equipamentos essenciais para melhorar a manobrabilidade dos navios e a economia de combustível. Ao contrário das hélices tradicionais de passo fixo (FPPs), hélice de passo controlável os sistemas permitem que os navios alterem o empuxo ajustando o ângulo da pá sem alterar a velocidade do motor principal ou a direção de rotação.

O que é um CPP?

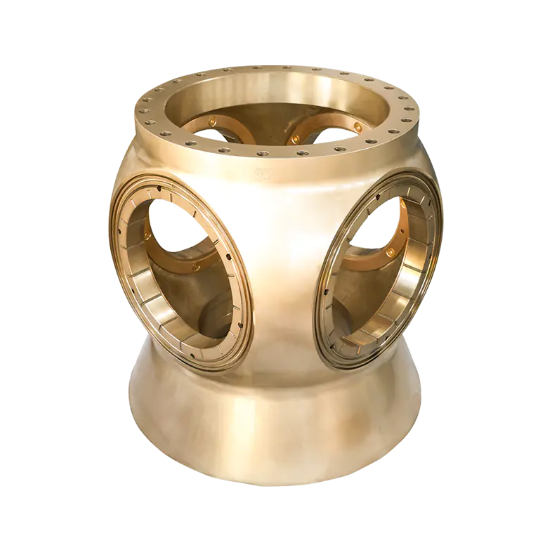

Um CPP é um tipo especial de unidade de propulsão marítima cujas pás são montadas em um cubo e podem girar em torno de seu eixo. Através de um complexo mecanismo hidráulico ou mecânico, a tripulação pode alterar o “ângulo de inclinação” das pás em tempo real de acordo com as necessidades de navegação.

Como funciona um CPP

O núcleo de um CPP reside no seu mecanismo de mudança de tom. Seu fluxo de trabalho normalmente consiste nas seguintes etapas principais:

1. Entrada de comando de controle

As alavancas de controle na ponte (ponte) emitem comandos para mudar de velocidade ou direção. Este sinal é transmitido para a unidade de controle hidráulico (HPU) na casa de máquinas.

2. Sistema de transmissão hidráulica

A maioria hélice de passo controlável os sistemas usam óleo hidráulico como meio de energia. O óleo de alta pressão entra em um cilindro hidráulico localizado dentro do cubo através do eixo oco da hélice.

3. Mudança do passo da articulação mecânica

O pistão dentro do cilindro hidráulico se move com a pressão do óleo, acionando uma biela ou mecanismo deslizante dentro do cubo. Esses mecanismos estão conectados à raiz das pás, forçando as pás a girarem de forma síncrona dentro do cubo, alterando assim o passo:

• Passo Positivo: Gera impulso para frente.
• Passo zero: A hélice gira, mas não gera empuxo (semelhante ao ponto morto).
• Passo Negativo: Gera impulso reverso sem exigir a ré do motor principal.


Comparação de hélices de passo controlável (CPP) e hélices de passo fixo (FPP)

Manobrabilidade e velocidade de resposta

hélice de passo controlável os sistemas têm uma vantagem esmagadora em manobrabilidade. Como eles podem alcançar movimentos de avanço, parada e ré alterando diretamente o ângulo da pá, a resposta dinâmica do navio é extremamente rápida. Em contraste, as hélices de passo fixo exigem a parada do motor principal antes da reversão, um processo complicado e demorado.

Eficiência e Adaptabilidade da Propulsão

Sob diferentes condições de navegação (por exemplo, carga pesada, carga leve ou vento contrário), as hélices de passo ajustável podem manter a propulsão ideal ajustando o passo. As hélices de passo fixo, por outro lado, são normalmente otimizadas para uma velocidade específica (condição de projeto), e sua eficiência de propulsão cai significativamente quando se desviam dessa condição.

Proteção e vida útil do motor principal

Os navios que utilizam hélices de passo ajustável não sofrem os impactos frequentes e severos de reversão, partida e parada, reduzindo bastante o desgaste dos componentes internos do motor. Hélices de passo fixo, com suas frequentes operações de reversão, não apenas aumentam a fadiga mecânica, mas também exigem mais do sistema de partida por ar comprimido.

Complexidade do sistema e custos de manutenção

Estruturalmente, as hélices de passo fixo, sendo integralmente fundidas ou simplesmente montadas, são muito robustas e quase não requerem manutenção. Hélices de passo ajustável, entretanto, integram sistemas hidráulicos, pistões e mecanismos de ligação, resultando em maior complexidade do sistema. Isto significa que o custo inicial de instalação de um CPP é mais elevado e é necessária uma manutenção profissional regular das vedações do cubo e da qualidade do óleo hidráulico durante a operação subsequente.

Por que escolher uma hélice de passo ajustável?

• Manobrabilidade superior: Os CPPs são particularmente adequados para embarcações que exigem mudanças frequentes de velocidade e manobras de atracação/desatracação, como rebocadores, balsas e embarcações de dragagem.


• Economia de energia e redução de emissões: Ao otimizar a correspondência entre passo e velocidade (modo de controle conjunto), a hélice de passo controlável permite que o motor principal opere sempre na faixa ideal de consumo de combustível.


• Suporte para geradores acionados por eixo: Como a velocidade da hélice pode permanecer constante, o motor principal ainda pode acionar um gerador acionado por eixo para fornecer uma frequência de potência estável quando a embarcação muda de velocidade.



hélices de passo controlável, com sua alta flexibilidade e excelentes capacidades de combinação de potência, tornaram-se a solução de propulsão preferida para embarcações modernas de médio e grande porte. Embora seus requisitos iniciais de investimento e manutenção sejam superiores aos das hélices tradicionais, seu desempenho em segurança de navegação e benefícios econômicos a longo prazo são insubstituíveis.
